INA滚针轴承
发布时间:2022-03-21    点击率:1531

滚针轴承作为设计具有极高承载能力的径向紧凑型轴承布置的成熟机器元件,具有悠久的历史。X-life系列的轴承寿命***多可延长50%。

滚针轴承的产品类型

机加工滚针轴承

得益于表面质量改进,进一步增加了X-life滚针轴承的额定载荷。与先前的滚针轴承相比,额定动载荷可增加13 %。额定载荷的大幅增加使得轴承性能更高、使用寿命更长、润滑剂载荷减少、摩擦减少和轴承温度更低。这些发展使您的应用效率更高性价比更好。

滚针和保持架组件

滚针和保持架组件是由保持架和滚针组成的单列或双列轴承单元。因为其径向截面与滚针的直径相同,滚针和保持架组件可以实现***小径向包络。此类轴承承载能力高,适于高速而且特别容易安装。如果滚道具有高加工精度,轴承就可以实现高运转精度。

内部径向游隙受滚针组别以及轴和轴承座的公差的影响。在轴上及在轴承座中的滚针和保持架组件需要硬化和研磨过的滚道。

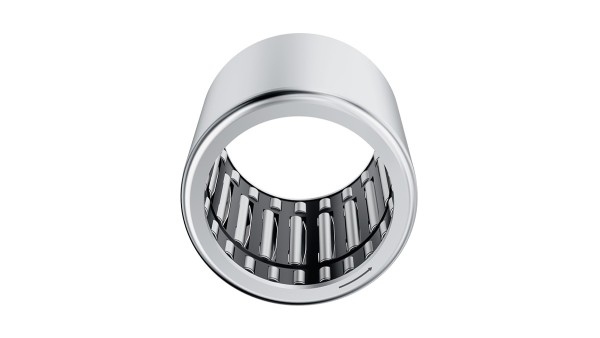

开式冲压外圈滚针轴承

开式冲压外圈滚针轴承配有滚针保持架组件或满装滚针。带滚针保持架组件的轴承运转速度可以高于满装滚针轴承

开式满装冲压外圈滚针轴承

开式满装冲压外圈滚针轴承装针数量******因而可以在小包络圆时仍可具备极其高的承载能力,然而,受限于高速时。

滚针没有机械固定,为了确保运输安装******,该类轴承***初填装了特殊油脂(DIN51825-K1/2K-30)。然而,这种润滑脂不适宜长期润滑,因此,建议在安装后进行重新润滑。

闭式冲压外圈滚针轴承

一些冲压外圈滚针轴承设计成一端封闭。它们适用于封闭轴端的轴承布置,这可防止由旋转轴造成的伤害,并保护轴承免受污染和潮湿。

根据尺寸大小,轴承封闭端可能为光滑的或者有卷边(加强边)由于轴承一端封闭,可以承受较小的轴向引导力。

调心滚针轴承

调心滚针轴承是由冲压外圈、带有凹形内部结构的塑料支撑环、带有球形外表面的外圈、滚针以及保持架组件和可移动内环组成的单元。

这些轴承可以补偿静态轴不对中以及轴相对于轴承座的不对中调心滚针轴承牢固的定位在轴承座孔中。因此,可以容易且经济地加工座孔。

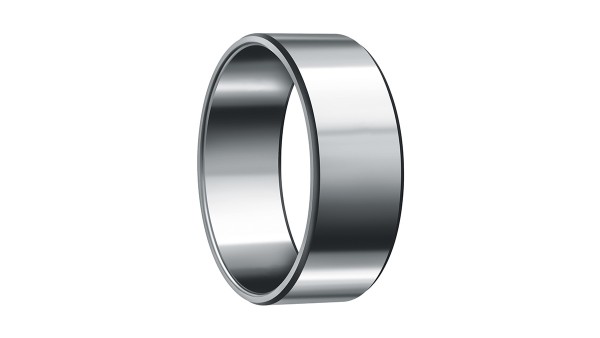

内圈


内圈由硬化的滚动轴承钢制成,并且带有精加工或研磨的滚道。其用于以下情况:


该轴无法用作滚针和保持架组件、开式或闭式冲压外圈滚针轴承和机加工滚针轴承的滚道

轴承需与宽内圈配对使用,以允许轴相对于轴承座有较大的轴向位移

唇密封要求对运行表面进行优化

精加工内圈

IR内圈有精加工滚道,端面上的倒角易于安装入轴承,防止损坏轴承的密封唇。有带润滑孔和不带润滑孔两种内圈。


磨削内圈

LR有磨削滚道。端面车削,毛刺锐边已去除。LR内圈公差比IR内圈大。因此,其适用于宽度公差大,且对轴向跳动要求小的应用。



推力滚针轴承


推力滚针合保持架组合轴承

推力滚针及保持架组件由塑料或者金属保持架与滚针组成,轴向截面小承受单向轴向力。径向载荷必须由其他轴承来支承。推力滚针和保持架组件运行滚道面需要经淬硬、磨削加工。


推力轴承垫圈

推力轴承垫圈是经淬硬、抛光的冲压件,适用于轴圈或者座圈。这些垫圈适用于相邻部件未经淬硬但有足够的刚度和几何精度的设备中。


推力滚针轴承

推力滚针轴承包括推力滚针和保持架组件以及带定心套的推力轴承垫圈组成。其可以与开式冲压外圈滚针轴承、闭式冲压外圈滚针轴承以及其他滚针轴承组合使用。滚针保持架组件的运行表面必须经过淬硬磨削加工。



冲压外圈滚针离合器


冲压外圈滚针离合器是单向离合器,由内壁上有系列斜坡的冲压薄壁外圈,塑料保持架,压力弹簧以及滚针组成。它们能传递单向大扭矩而且径向紧凑。分为带轴承和不带轴承两种。


冲压外圈滚针离合器具有非常高转换精度,这得益于每个滚针带有独立的弹簧从而保证轴、滚针和斜坡之间的持续接触。由于其夹紧的滚针质量轻且惯性力矩小,因此允许高转换频率同时超越摩擦力矩也很低。


冲压外圈滚针离合器可以在各种场合应用,比如定位离合器、逆止离合器和超越离合器。在这些运用中, 冲压外圈滚针离合器有超越或者锁止功能。
